Der Graphomat Z 64 war ein automatischer Zeichentisch, der schon 1956 von Konrad Zuse entwickelt wurde. Die aufsehenerregende Vorführung des Zeichentischs fand auf der Hannovermesse 1961 statt. Die beiden hochgenau arbeitenden Planetengetriebe hatten eine von 1/20 mm. Die Getriebe waren eine Entwicklung von Konrad Zuse und konnten mit 16 verschiedenen Geschwindigkeiten angesteuert werden. Es war möglich Namen etc. vollautomatisch anzubringen und 4 Farben vorhanden.
Zwei Größen wurden in Serie produziert: 550x 600mm und 1200x 1400mm. Der Graphomat Z64 konnte vollautomatisch einzelne Punkte, beliebiger Kurven und erklärender Symbole, z.B. für die Geodäsie, Meteorologie und den Straßenbau, zeichnen. Die Auslieferung begann 1961.
· TOP · · ·
|
 |
Anwendungsgebiete des Z64
Automobilbau, Flugzeug- und Schiffsbau, Vermessungswesen, kaufm. Tabellen, Straßenbau, Wetterkarten, Netzpläne und Statistik, eingesetzt. Ausgeliefert wurden als 85 Anlagen (bis 1964).

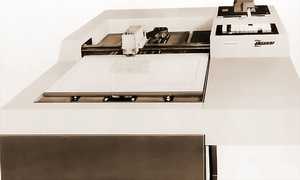

Der Graphomat Z 64
|
